Convertidor multiseñal (MSC)
Convertidor multiseñal (MSC)

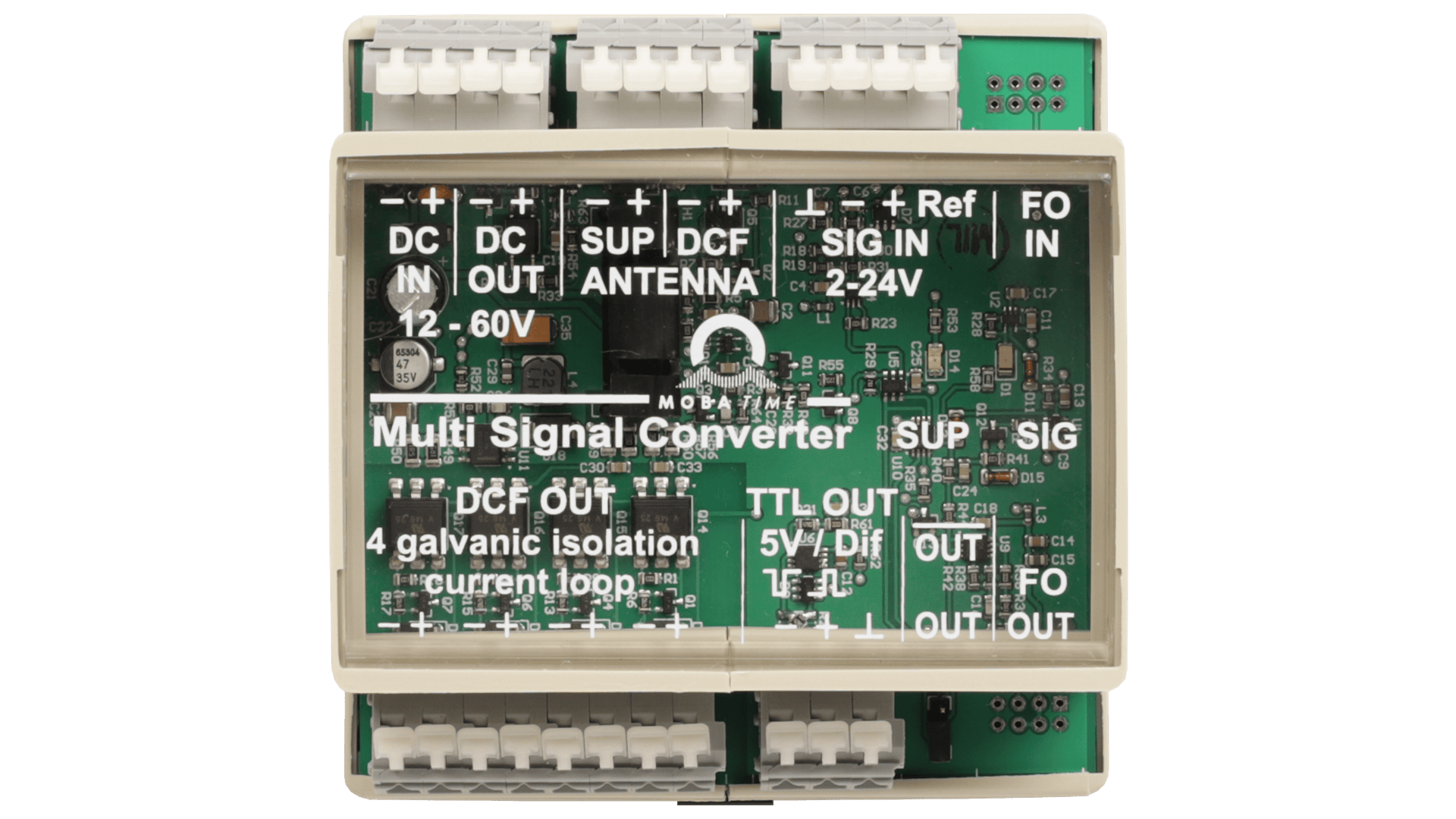

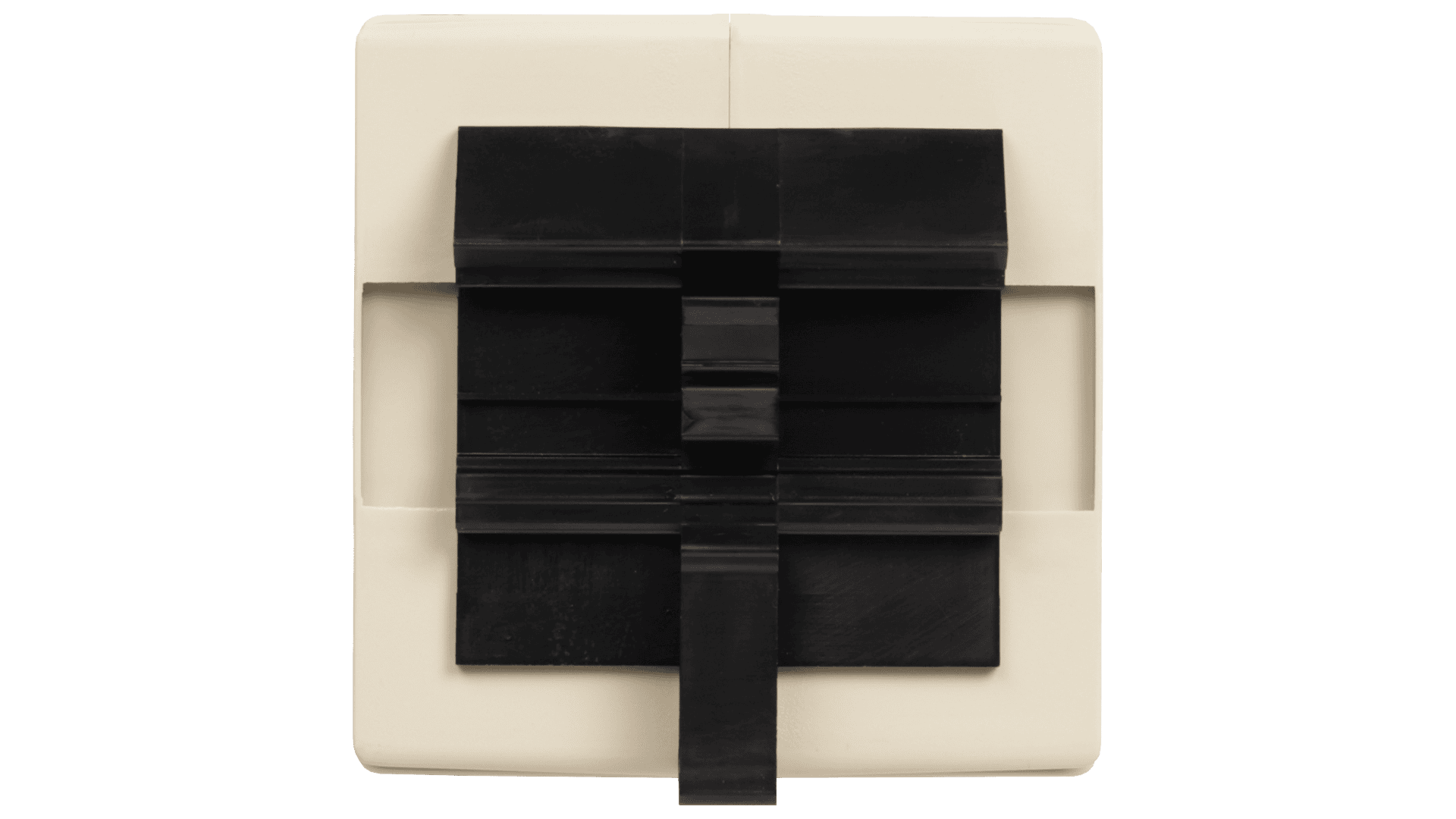

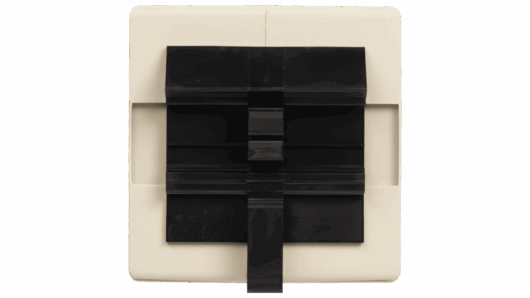

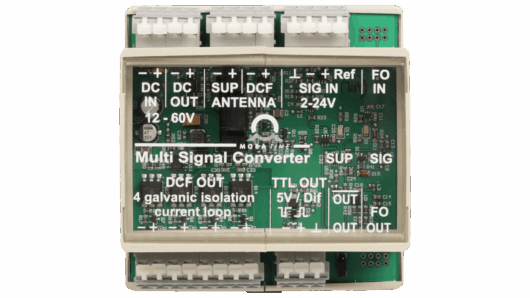

El Multi Signal Converter (MSC) es un versátil convertidor y distribuidor de señales diseñado para sistemas de sincronización de alto rendimiento. Diseñado para su montaje en carril DIN, el MSC convierte y distribuye sin problemas una amplia gama de tipos de señal, desde señales DCF de bucle de corriente hasta TTL/RS422. Existe incluso una variante que proporciona opcionalmente entrada y salida de fibra óptica -asegurando un funcionamiento robusto y fiable en aplicaciones críticas.
Características técnicas
Mostrar más
Descargar
Función principal:
- Convierte y distribuye señales de entrada controladas por tensión y corriente a cuatro salidas aisladas galvánicamente.
- Admite múltiples interfaces, incluidos bucles de corriente DCF, TTL/RS422 y canales de fibra óptica opcionales.
- Permite la conexión en cascada para ampliar las redes de sincronización con un retardo de señal insignificante.
Fuente de alimentación:
- Funciona con un amplio rango de tensión de entrada de 12 V CC a 60 V CC.
- Puede alimentarse a través de una entrada de CC dedicada o de una fuente de alimentación externa de carril DIN.
- Dispone de una salida de CC para alimentar en cascada receptores GNSS o convertidores adicionales (limitada a 30 V @ Uin > 30V).
Características:
- Cuatro salidas aisladas galvánicamente mantienen una alta integridad de la señal.
- Conversión de señal versátil compatible con DCF, TTL, RS422 y opciones de fibra óptica.
- El diseño en cascada permite ampliar sin problemas los sistemas de sincronización.
- Dos LED incorporados proporcionan una clara supervisión del estado de la alimentación y de la actividad de la señal de entrada.
- El retardo de propagación de la señal, extremadamente bajo, garantiza una sincronización horaria precisa.
- Cumple las normas de la UE sobre EMC, RoHS y REACH, lo que garantiza un rendimiento fiable en instalaciones críticas.
BE-801367.02-Multi-Signal-Converter-MSC.pdf
