Convertisseur multi-signaux (MSC)
Convertisseur multi-signaux (MSC)

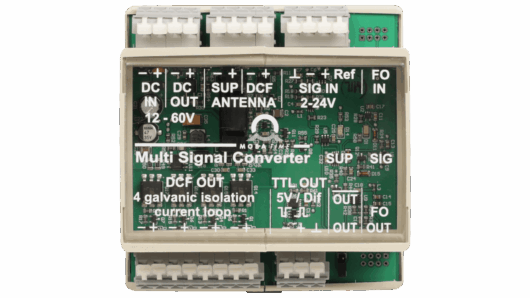

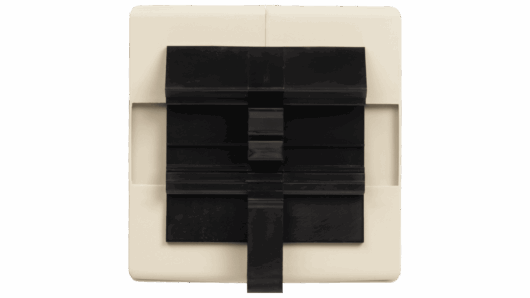

Le convertisseur multi-signaux (MSC) est un convertisseur et distributeur de signaux polyvalent conçu pour les systèmes de synchronisation haute performance. Conçu pour un montage sur rail DIN, le MSC convertit et distribue de manière transparente une gamme de types de signaux, depuis les signaux DCF à boucle de courant jusqu’aux signaux TTL/RS422. Il existe même une variante qui offre une entrée et une sortie en fibre optique en option, garantissant un fonctionnement robuste et fiable dans les applications critiques.
Caractéristiques techniques
Afficher plus
Télécharger
Fonction principale :
- Convertit et distribue les signaux d’entrée contrôlés en tension et en courant vers quatre sorties isolées galvaniquement.
- Prend en charge plusieurs interfaces, y compris les boucles de courant DCF, TTL/RS422 et les canaux de fibre optique en option.
- Permet la mise en cascade pour étendre les réseaux de synchronisation avec un retard de signal négligeable.
Alimentation électrique :
- Fonctionne sur une large plage de tension d’entrée de 12 VDC à 60 VDC.
- Il peut être alimenté par une entrée CC dédiée ou par une alimentation externe sur rail DIN.
- Comprend une sortie DC pour l’alimentation en cascade de récepteurs GNSS ou de convertisseurs supplémentaires (limitée à 30 V @ Uin > 30V).
Caractéristiques :
- Quatre sorties isolées galvaniquement maintiennent l’intégrité du signal.
- Conversion de signaux polyvalente prenant en charge les options DCF, TTL, RS422 et fibre optique.
- La conception en cascade permet d’étendre de manière transparente les systèmes de synchronisation.
- Deux diodes électroluminescentes intégrées permettent de surveiller clairement l’état de l’alimentation et l’activité du signal d’entrée.
- Le temps de propagation extrêmement faible du signal garantit une synchronisation temporelle précise.
- Conforme aux normes européennes en matière de CEM, RoHS et REACH, il garantit des performances fiables dans les installations critiques.
BE-801367.02-Multi-Signal-Converter-MSC.pdf
